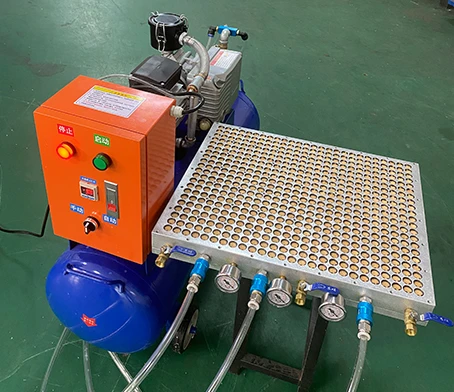

แม่เหล็กดูดสูญญากาศ

การผลิตชิ้นส่วนเริ่มต้นด้วยการใช้ชิ้นส่วนที่เป็นวัตถุดิบ จากนั้นจึงนำชิ้นส่วนออกด้วยเครื่องจักรจนกระทั่งได้รูปทรงของชิ้นส่วนขั้นสุดท้าย มีวิธีการมากมายในการยึดชิ้นส่วน เช่น อุปกรณ์กลไกที่มีแคลมป์และสกรู การใช้แท่นจับ หรือแม้แต่เทป! หัวจับแม่เหล็กสูญญากาศที่ออกแบบมาอย่างเหมาะสมสามารถตอบสนองความต้องการอุปกรณ์ยึดชิ้นส่วนได้หลายประการ และยังมีข้อดีหลายประการเมื่อเทียบกับวิธีการอื่นๆ

เหตุผลที่การยึดชิ้นงานด้วยสุญญากาศทำให้ชิ้นงานแน่นมากนั้นไม่ใช่เพราะแรงดูดที่อยู่ด้านล่าง แต่เป็นเพราะแรงดันที่อยู่ด้านบน เมื่อคุณดึงสุญญากาศที่แข็งไว้ใต้ชิ้นงาน แรงที่ยึดชิ้นงานให้เข้าที่นั้นแท้จริงแล้วคือแรงดันบรรยากาศ

เนื่องจากแรงดันจากใต้ชิ้นส่วน (25-29 inHg) เทียบกับด้านบนของชิ้นส่วน (14.7 psi ที่ระดับน้ำทะเล) แตกต่างกันอย่างมาก ผลลัพธ์ที่ได้คือแรงยึดจับแบบแข็งบนหัวจับแบบสูญญากาศ การหาแรงยึดจับด้วยตัวเองเป็นงานง่ายๆ เพียงแค่นำพื้นที่ผิวของวัสดุของคุณมาคูณด้วยแรงดันบรรยากาศที่ระดับความสูงของคุณ

ตัวอย่างเช่น ชิ้นงานขนาด 9- นิ้วจะมีพื้นที่ผิว 81 ตารางนิ้ว และความดันบรรยากาศที่ระดับน้ำทะเลคือ 14.7 ปอนด์ต่อตารางนิ้ว ดังนั้น 81 นิ้ว² x 14.7 ปอนด์ต่อตารางนิ้ว=1 จะมีน้ำหนัก 190.7 ปอนด์! ไม่ต้องกังวล แรงกดในการยึดมากกว่าครึ่งตันก็เพียงพอสำหรับการยึดชิ้นส่วนบน DATRON

แล้วชิ้นส่วนขนาดเล็กล่ะ ชิ้นส่วนขนาด 1 ตารางนิ้วจะมีแรงยึดเพียง 14.7 ปอนด์เท่านั้น ซึ่งอาจจะไม่เพียงพอสำหรับยึดชิ้นส่วนได้ อย่างไรก็ตาม การใช้เครื่องมือตัดที่มีรอบต่อนาทีสูงและชาญฉลาดจะช่วยให้ได้ผลลัพธ์ที่เชื่อถือได้เมื่อตัดชิ้นส่วนขนาดเล็กด้วยสุญญากาศ

ข้อจำกัดที่กำหนด
ข้อจำกัดที่เห็นได้ชัดที่สุดในการใช้อุปกรณ์จับยึดชิ้นงานด้วยแม่เหล็กก็คือ วัสดุบางชนิด เช่น เซรามิกและพลาสติก รวมถึงโลหะบางชนิด เช่น สแตนเลส อะลูมิเนียม หรือบรอนซ์ ไม่สามารถจับยึดด้วยแม่เหล็กได้ อย่างไรก็ตาม หากชิ้นงานเป็นแม่เหล็กเฟอร์โรแมกเนติก ซึ่งเป็นวัสดุที่มีอนุภาคเหล็กในองค์ประกอบทางโลหะวิทยาที่ทำปฏิกิริยาเมื่อสัมผัสหรือสัมผัสกับแรงแม่เหล็ก ก็ควรพิจารณาใช้อุปกรณ์จับยึดแบบแม่เหล็ก

วัสดุ
เครื่องจักรและประเภทของงานกลึงเป็นปัจจัยสำคัญในการพิจารณาเลือกพื้นฐาน ในการกำหนดโซลูชันแม่เหล็กที่ดีที่สุด จำเป็นต้องทราบองค์ประกอบที่จะนำไปใช้กับชิ้นงานตามประเภทของเครื่องจักรที่จะใช้ ปัจจัยต่างๆ เช่น แรงม้า ความเร็วของแกนหมุน และขนาดของเครื่องตัดหรือเครื่องมือ ล้วนเป็นส่วนหนึ่งของกระบวนการประเมิน แต่ปัจจัยอื่นๆ ได้แก่ ประเภทของวัสดุ ความแข็ง รูปร่าง และความเรียบของวัสดุชิ้นงาน ความแตกต่างของวัสดุชิ้นงานในงานและความแตกต่างจากงานหนึ่งไปสู่อีกงานหนึ่งนั้น วิศวกรประยุกต์หรือช่างเครื่องจะต้องเลือกหัวจับแม่เหล็กแบบที่มีความยืดหยุ่นมากที่สุด โดยเลือกหัวจับแม่เหล็กที่เหมาะสมที่สุดกับการใช้งานของผู้ใช้เพื่อให้ได้ผลลัพธ์ที่ต้องการ วัสดุชิ้นงาน ขนาด สภาพพื้นผิว และอัตราการขจัดโลหะ ล้วนส่งผลกระทบต่อแรงดึง และต้องนำมาพิจารณาควบคู่ไปกับข้อกำหนดด้านกำลังยึด ความแม่นยำ ความสามารถในการทำซ้ำ และความทนทานที่จำเป็น เพื่อให้แน่ใจว่าหัวจับแม่เหล็กที่ดีที่สุดจะถูกใช้สำหรับงานนั้นๆ

เหล็กกล้า
เหล็กกล้าอ่อนเป็นเหล็กที่มีคุณสมบัติดึงดูดแม่เหล็กมากที่สุด เนื่องจากปริมาณคาร์บอนต่ำไม่เพียงแต่มีผลต่อความแข็งของวัสดุเท่านั้น แต่ยังเป็นปัจจัยสำคัญในการกำหนดว่าวัสดุนั้นมีแม่เหล็กมากเพียงใด เหล็กกล้าคาร์บอนต่ำเป็นตัวนำเส้นแรงแม่เหล็กได้ดีเกือบเท่ากับเหล็กบริสุทธิ์ เหล็กกล้าอัลลอยด์แข็งมีความดึงดูดแม่เหล็กน้อยกว่าเนื่องจากโลหะผสมหลายชนิดมีวัสดุที่ไม่เป็นแม่เหล็ก ซึ่งทำให้เส้นแรงแม่เหล็กไหลเข้าสู่ชิ้นงานได้น้อยลง โลหะผสมดังกล่าวเป็นตัวนำแม่เหล็กได้ไม่ดีเกือบเท่ากับอากาศ เหล็กกล้าไร้สนิมประเภท 416 ถือเป็นเหล็กที่มีคุณสมบัติดึงดูดแม่เหล็ก แต่มีโครเมียมเพียงพอ ทำให้แม่เหล็กสร้างแรงบนเหล็กกล้าไร้สนิมประเภท 416 ได้เพียงครึ่งเดียวเท่านั้นเมื่อเทียบกับเหล็ก SAE 1020 เหล็กหล่อมีความดึงดูดแม่เหล็กน้อยกว่าเหล็กกล้าอ่อนมาก แต่เป็นตัวเลือกที่เหมาะสมสำหรับการยึดด้วยแม่เหล็ก เนื่องจากมีปริมาณคาร์บอน แรงที่เกิดขึ้นบนเหล็กหล่อจึงน้อยกว่าแรงที่เกิดขึ้นบนเหล็ก SAE 1020 ถึงครึ่งหนึ่ง นอกจากนี้ เหล็กหล่อยังมีรูพรุนมากกว่า ดังนั้นเส้นความยืดหยุ่นที่เกิดจากแม่เหล็กจึงไหลผ่านเหล็กหล่อได้ไม่ง่ายนัก ส่งผลให้กำลังยึดลดลง อย่างไรก็ตาม เนื่องจากความพรุน เครื่องจักรเหล็กหล่อจึงมีอิสระมากกว่า โดยต้องใช้แรงตัดน้อยกว่าในการประมวลผลชิ้นงาน

พื้นที่ผิว
พื้นที่ผิวก็ถือเป็นปัจจัยที่ต้องพิจารณาสำหรับการตัดเฉือนด้วยแม่เหล็ก แม่เหล็กสามารถออกแรงยึดแม่เหล็กได้มากถึง 180 ปอนด์ต่อตารางนิ้ว แต่ชิ้นส่วนขนาดเล็กมักจะต้องใช้ตัวหยุดแม่เหล็กด้านข้างหรือตัวหยุดบวกทั้งสองด้านเพื่อให้มีความปลอดภัยเพียงพอ ชิ้นส่วนขนาดเล็กจะมีพื้นที่สัมผัสที่น้อยกว่า และตัวหยุดแม่เหล็กจะเกี่ยวข้องโดยตรงกับพื้นที่สัมผัส อาจต้องใช้ตัวหยุดบวกเพื่อเอาชนะแรงของเครื่องจักรสำหรับชิ้นงานที่มีพื้นที่สัมผัสน้อย ชิ้นส่วนที่มีรูปร่างไม่สม่ำเสมอสามารถใช้ประโยชน์จากอุปกรณ์ยึดแม่เหล็กเพื่อยึดชิ้นงานได้อย่างแน่นหนา อุปกรณ์ยึดแม่เหล็กทำงานได้ดีกว่าในกรณีนี้เนื่องจากประหยัดเวลา กระบวนการติดตั้งจะง่ายขึ้นเมื่อไม่จำเป็นต้องใช้แคลมป์หรือที่จับแบบกลไกเพื่อวางชิ้นส่วนสำหรับการประมวลผล

การควบคุมชิป
อะไรที่ทำให้เศษโลหะไม่เกาะติดทั่วชิ้นส่วนที่ผ่านการกลึง? นี่เป็นหนึ่งในคำถามแรกๆ ที่ถูกถามเกี่ยวกับการยึดชิ้นงานด้วยแม่เหล็ก เศษโลหะไม่ใช่ปัญหาสำหรับการยึดชิ้นงานด้วยแม่เหล็ก เนื่องจากสนามแม่เหล็กของหัวจับชิ้นงานไม่ทำให้เศษโลหะเกาะติดชิ้นงาน พื้นผิวของเศษโลหะมีขนาดเล็กมากเมื่อเทียบกับขนาดของชิ้นงาน ขนาดของพื้นที่สัมผัสที่มีให้สำหรับแรงแม่เหล็กนั้นมีขนาดเล็กมากเมื่อเทียบกับชิ้นงาน อย่างไรก็ตาม จำเป็นต้องเข้าใจความสัมพันธ์ระหว่างแม่เหล็กและชิ้นงานเพื่อให้แน่ใจว่าจะไม่เกิดปัญหาเศษโลหะ หัวจับชิ้นงานจะจำกัดความลึกของสนามแม่เหล็ก ซึ่งป้องกันไม่ให้สนามแม่เหล็กเข้าไปถึงชิ้นงานได้สูงมาก เมื่อทราบการใช้งาน หัวจับชิ้นงานสามารถออกแบบให้จำกัดความลึกของสนามแม่เหล็ก เพื่อป้องกันไม่ให้แรงเข้าไปถึงชิ้นงานได้ หากเกิดปัญหาเศษโลหะ ปัญหาสามารถบรรเทาได้โดยใช้ตัวเลือกการควบคุมแบบแปรผันเพื่อลดปริมาณแรงที่ใช้ และ/หรือโดยใช้บล็อกไรเซอร์เพื่อให้วงจรแม่เหล็กอยู่ห่างจากพื้นที่การกลึง
